LED et afficheurs pédagogiques¶

Des composants simples pour voir ce que fait le programme : une LED dont l'icône s'éclaire selon le courant qui la traverse, et des afficheurs de texte reliés au microcontrôleur par une liaison logique (un 20x2, et deux grands écrans qui se remplissent ligne après ligne).

Peripherals.LED¶

Une diode électroluminescente à deux broches. Électriquement, c'est une diode à caractéristique exponentielle lisse, avec une tension de seuil de 1,8 V par défaut (LED rouge). Son icône passe de colorOff à colorOn selon le courant moyen qui la traverse : on voit la LED s'allumer en rejouant le résultat dans OMEdit, et un PWM la fait paraître plus ou moins lumineuse.

Connecteurs¶

Paramètres¶

Câblage type¶

Comme sur un vrai montage, une résistance limite le courant : GP0 → résistance de 330 Ω → p de la LED, n → masse. Brancher la LED directement sur la broche fonctionne (la résistance de sortie de 100 Ω limite le courant), mais n'est pas représentatif d'un montage réel.

Le courant se trace sous led0.p.i (pour une LED nommée led0).

Afficheurs : Display, Display4x32, Display8x32¶

Trois afficheurs de texte qui montrent sur leur icône les messages envoyés par le programme avec machine.Display(0).write(...). Ils servent à afficher un résultat sans avoir à monter une vraie liaison série ou I2C. Les trois se programment et se câblent de la même façon ; ils ne diffèrent que par leur taille et la façon dont les messages s'y succèdent.

Les grands écrans sont pratiques pour suivre un historique de mesures ou d'états sans ouvrir le journal.

from machine import Display
import time

ecran = Display(0)
for i in range(10):
    ecran.write("Mesure %d : %d mV" % (i, 1650 + 10 * i))
    time.sleep_ms(100)

À la fin, le 20x2 montre les deux dernières mesures (la plus récente en haut), le 4x32 les mesures 6 à 9 et le 8x32 les mesures 2 à 9 (la plus récente en bas).

Connecteur¶

Câblage¶

Un fil, de la sortie DISPLAY du microcontrôleur (mcu.Display0, au-dessus de l'icône du MCU) à l'entrée de l'afficheur (displayLink, à sa gauche). Pas de masse ni d'alimentation à câbler pour l'afficheur : la liaison est logique. Le MCU, lui, garde sa masse.

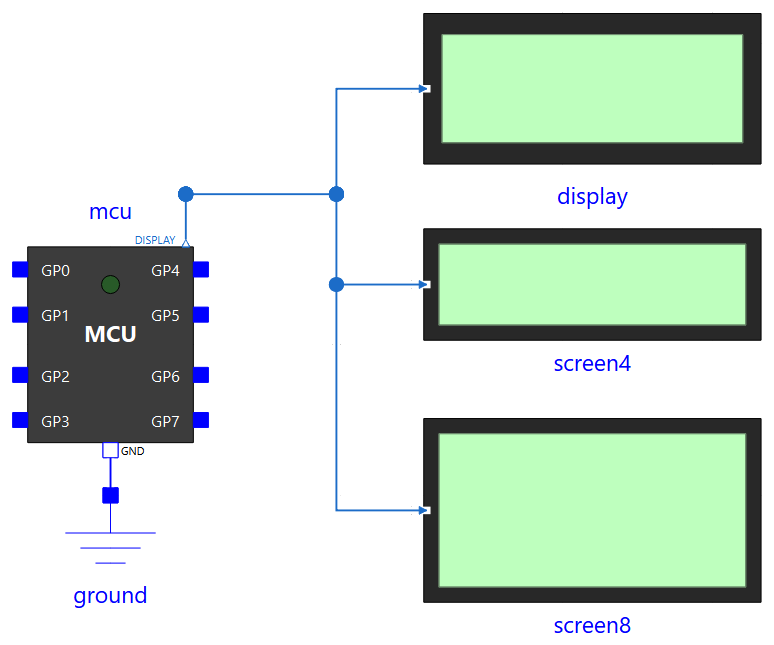

Plusieurs afficheurs peuvent être reliés au même Display0 : ils reçoivent tous chaque message. C'est ce que fait Display.Large, avec un 20x2 (display), un 4x32 (screen4) et un 8x32 (screen8) :

En texte, dans la vue Text d'OMEdit : connect(mcu.Display0, display.displayLink);, et de même pour screen4 et screen8.

Paramètre¶

Display n'a pas de paramètre. Les deux grands écrans en ont un :

Comportement¶

• Un message est une ligne envoyée par write(), qui s'utilise comme print() (voir l'API) : write("a\nb") envoie deux messages. Plusieurs messages envoyés au même instant (sans sleep() entre eux) arrivent tous, dans l'ordre : le 20x2 montre les deux derniers, les grands écrans les écrivent l'un sous l'autre.
• Un message écrit dès le début du programme, avant le premier sleep() (t = 0), s'affiche aussi. Les grands écrans démarrent vides : le premier message prend la ligne du haut.
• Un message plus long que la ligne (20 ou 32 caractères) est coupé sur l'icône, mais apparaît en entier dans le journal de simulation. Message limité à 128 caractères.
• Caractères affichables : lettres sans accent, chiffres et espace, plus ! ' , - . ? sur le 20x2 et ! " # & ' ( ) * + , - . / : < = > ? _ sur les grands écrans. Les autres s'affichent comme des espaces.
• La liaison est instantanée : le message arrive au moment même du write(), sans délai de transmission. Écriture seule : l'afficheur ne répond rien.
• Sur les grands écrans, le texte de l'icône est enregistré dans textCode (codes ASCII, ligne i, colonne j à l'indice (i - 1)*32 + j) et le nombre de lignes écrites dans filled : on les retrouve dans les résultats.

Pour un afficheur relié par une vraie liaison électrique, voir UartLcd20x2 (Appareils série) ou l'écran Grove LCD RGB (Périphériques I2C).

Exemples : Display.Demo (un 20x2, deux messages), Display.Large (les trois afficheurs sur la même liaison), Weighing.Hx711Read.
