Exemples

Le paquetage MicroPythonMCU.Examples contient 52 modèles prêts à simuler : ouvrir le modèle, simuler, tracer les grandeurs indiquées. Chacun exécute le programme nommé dans la colonne « Programme », à lire en parallèle : dans Resources/Scripts/MCU/, ou dans Resources/Verification/ pour ceux marqués (V). Les exemples servent aussi de scénarios à la suite de vérification de la bibliothèque.

BasicBlink Gpio.LedChaser Pwm.LedFade
BasicBlink Gpio.LedChaser Pwm.LedFade
Uart.Sensor I2c.GroveLcd Weighing.KitchenScale
Uart.Sensor I2c.GroveLcd Weighing.KitchenScale

Pour commencer

Exemple Ce qu'il montre À observer Programme

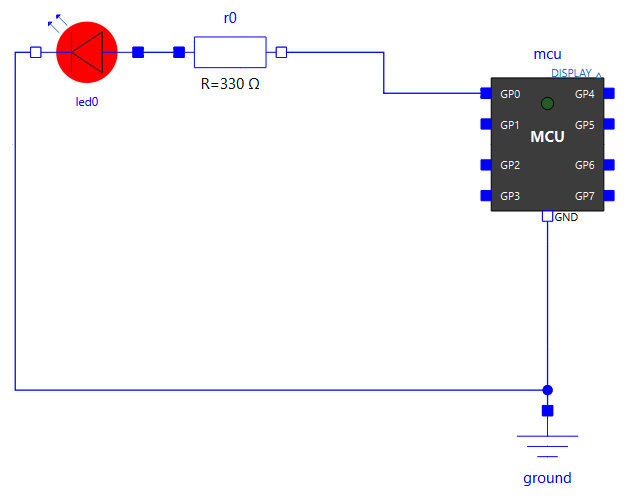

BasicBlink Le programme par défaut : GP0 et la LED embarquée clignotent à 0,5 Hz mcu.GP0.v, icônes des LED demo.py

Broches numériques (Examples.Gpio)

Exemple Ce qu'il montre À observer Programme

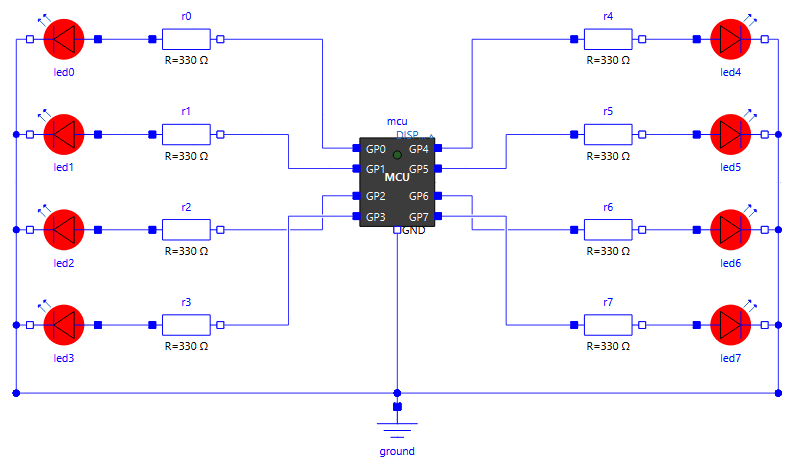

Gpio.LedChaser Chenillard sur 8 LED disposées autour du microcontrôleur icônes des LED (relecture animée) led_chaser.py
Gpio.PinEcho GP1 oscille, GP2 relit son état électrique, GP3 le recopie mcu.GP1.v, mcu.GP3.v pin_echo.py
Gpio.InputReactivity Un bouton sur GP1 réveille le programme pendant un sleep(3600) mcu.GP1.v, sortie du programme input_reactive.py (V)
Gpio.Timing Coût d'un accès aux broches (gpioOpTime) : impulsion on()/off() sans sleep, rafale, attente active, IRQ masquée mcu.GP0.v (zoom à la µs) gpio_timing.py (V)
Gpio.Pull Tirages internes : deux boutons sans résistance externe (Pin.PULL_UP vers la masse, Pin.PULL_DOWN vers 3,3 V), et une broche dont le tirage change face à une résistance externe de 1 MΩ mcu.GP0.v, mcu.GP3.v, mcu.GP4.v gpio_pull.py

Réveil par une entrée pendant un sleep

Entrées analogiques (Examples.Adc)

Exemple Ce qu'il montre À observer Programme
Adc.Read GP1 en entrée analogique sur un pont diviseur (≈ 2,2 V) ; seuil recopié sur une LED mcu.GP1.v, mcu.GP0.v adc_read.py
Adc.Sleep Une entrée analogique qui traverse le seuil logique ne réveille pas le programme mcu.GP0.v, mcu.GP1.v adc_sleep.py

PWM (Examples.Pwm)

Exemple Ce qu'il montre À observer Programme
Pwm.Led PWM à 200 Hz, rapport cyclique ≈ 30 % mcu.GP0.v, led0.p.i pwm_led.py

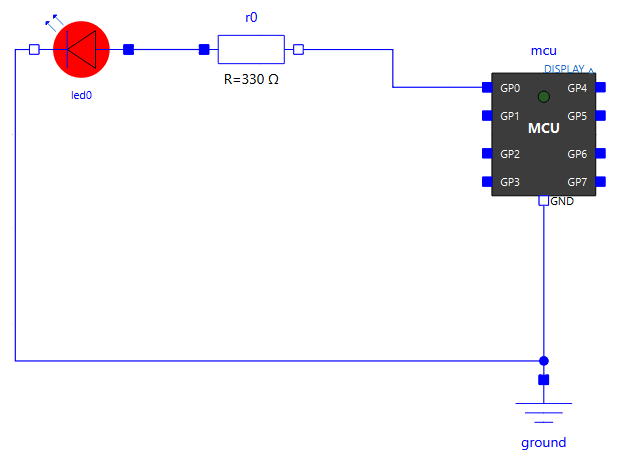

Pwm.LedFade Variation progressive du rapport cyclique : la LED s'allume en fondu icône de la LED, led0.p.i pwm_led_fade.py

PWM à 200 Hz

Fondu de la LED : rapport cyclique et signal PWM

Interruptions et minuteurs (Examples.Irq)

Exemple Ce qu'il montre À observer Programme
Irq.Pin Pin.irq() sur front montant seulement : la LED bascule à chaque front montant du créneau mcu.GP1.v, mcu.GP0.v pin_irq_demo.py (V)
Irq.Timer Un Timer périodique de 500 ms bascule une LED pendant que le programme dort mcu.GP0.v timer_toggle.py (V)

Exécution du programme (Examples.Program)

Exemple Ce qu'il montre À observer Programme
Program.SleepCompression Deux sleep(3600) simulés en une fraction de seconde de calcul durée de la simulation sleep_long.py (V)
Program.Error Une exception non rattrapée arrête la simulation, trace Python dans le journal journal script_error.py (V)
Program.Imports Import d'un module posé à côté du programme et d'une bibliothèque d'un autre dossier (libraryPath) LED de GP0 et GP1 import_demo.py
Program.Debug Débogage pas à pas avec VS Code : la simulation attend que VS Code s'attache, temps simulé figé pendant les pauses (voir Déboguer avec VS Code) VS Code, LED de GP0 et GP1, journal debug_demo.py

Système de fichiers (Examples.FileSystem)

Exemple Ce qu'il montre À observer Programme
FileSystem.Boot Sans script : boot.py puis main.py d'une image de flash ; mesures de l'ADC enregistrées dans /data/measurements.csv dossier de la copie (ouvert en fin de simulation) image datalogger/
FileSystem.Script boot.py de la flash, puis un programme externe à la place de main.py journal, fichiers écrits fs_script.py

Afficheur pédagogique (Examples.Display)

Exemple Ce qu'il montre À observer Programme
Display.Demo Deux messages envoyés à un Peripherals.Display ; le premier descend en ligne 2 icône de l'afficheur, journal display_demo.py
Display.Large Dix messages reçus à la fois par un Display 20x2 et par les grands écrans Display4x32 et Display8x32, qui se remplissent ligne après ligne puis défilent icônes des trois afficheurs (relecture animée) display_large.py

Liaison série (Examples.Uart)

Exemple Ce qu'il montre À observer Programme
Uart.Loopback Trame 8N1 bouclée sur le microcontrôleur mcu.GP0.v uart_loopback.py
Uart.EchoPy Dialogue avec un appareil d'écho décrit par un script Python mcu.GP5.v, mcu.GP4.v, journal uart_echo.py
Uart.Echo Même montage, écho réglé dans la table de l'appareil idem uart_echo.py

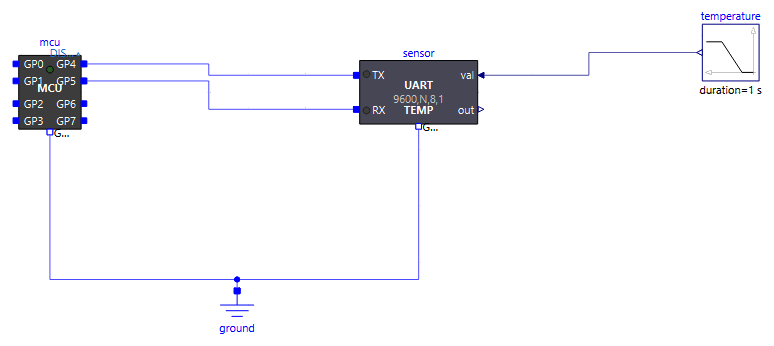

Uart.Sensor Interrogation d'un capteur de température, puis envoi d'une consigne sensor.valueOut[1], journal uart_sensor.py
Uart.Regulation Régulation en boucle fermée à travers la seule liaison série plant.y, sensor.valueOut[1] uart_regulation.py
Uart.GpsPy Un module GPS émet ses trames sans être interrogé journal uart_gps.py
Uart.StateMachinePy Appareil dont la réponse dépend de son historique (machine d'état Python) journal uart_state_machine.py
Uart.Lcd Deux lignes écrites sur un afficheur série 20x2 icône de l'afficheur uart_lcd.py
Uart.Format Liaison en 8E2 (parité paire, 2 bits de stop) avec un appareil d'écho réglé de même mcu.GP5.v, mcu.GP7.v uart_format.py
Uart.FormatMismatch Même montage, appareil en parité impaire : octets gardés, erreurs de parité au journal journal uart_format.py

Trame série

Bus I2C (Examples.I2c)

Exemple Ce qu'il montre À observer Programme
I2c.Echo Écriture et relecture d'une trame, lecture d'un registre derrière un START répété echo.SDA.v, echo.SCL.v i2c_echo.py
I2c.MultiDevice Trois périphériques sur un bus à 400 kHz, trouvés par scan() journal i2c_multi.py
I2c.NoPullUp Bus sans résistances de tirage externes : les seuls tirages internes (50 kΩ) sont trop lents à 400 kHz, OSError(ETIMEDOUT) fronts montants lents, journal i2c_nopullup.py

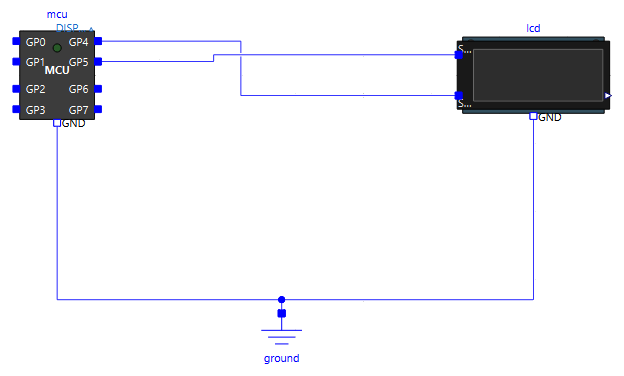

I2c.GroveLcd Écran Grove LCD RGB piloté par un driver du commerce non modifié icône de l'écran i2c_grove_lcd_rgb.py

Plusieurs microcontrôleurs (Examples.MultiMcu)

Plusieurs blocs MCU dans un même modèle, chacun avec son programme (voir Plusieurs microcontrôleurs).

Exemple Ce qu'il montre À observer Programme
MultiMcu.Independent Deux cartes exécutent le même programme et importent le même module : chacune garde son état mcu1.GP1.v, mcu2.GP1.v, journal préfixé multi_counter.py
MultiMcu.Handshake Poignée de main REQ/ACK sur deux fils, B répond depuis un Pin.irq mcuA.GP0.v, mcuB.GP1.v handshake_a.py, handshake_b.py
MultiMcu.Uart Liaison série croisée : A envoie PING, B répond PONG mcuA.GP0.v, mcuB.GP0.v, journal uart_ping.py, uart_pong.py
MultiMcu.FileSystem Deux enregistreurs partent de la même image de flash : une copie chacun dossiers mcu1_datalogger_*, mcu2_datalogger_* boot.py/main.py de datalogger
MultiMcu.I2c Bus I2C entre deux cartes, B cible en mode mémoire (I2CTarget(mem=...)) mcuA.GP5.v, LED de B, journal i2c_controller.py, i2c_target_mem.py
MultiMcu.I2cIrq Même bus, B répond aux commandes depuis un gestionnaire I2CTarget.irq() journal i2c_controller_irq.py, i2c_target_irq.py

Pesée (Examples.Weighing)

Exemple Ce qu'il montre À observer Programme
Weighing.Hx711Read Lecture d'un HX711 par le driver de robert-hh : gain 128, gain 64, veille et réveil hx.code, hx.PD_SCK.v, hx.DOUT.v, afficheur hx711_read.py

Liaison radio (Examples.Radio)

Des modules radio transparents entre les UART de deux microcontrôleurs, reliés par un seul fil d'antenne (Liaison radio).

Exemple Ce qu'il montre À observer Programme
Radio.Link Les programmes PING/PONG de MultiMcu.Uart, inchangés, à travers deux modules radio mcuA.GP0.v, radioA.carrierOn, mcuB.GP1.v, radioA.sTx (porteuse FSK, sortie toutes les 2 µs), bilan de chaque module au journal uart_ping.py, uart_pong.py
Radio.Overflow 40 octets à 9600 bauds, réémis à 1200 bit/s avec un tampon de 16 octets : la fin du message est perdue radioA.txFill, radioA.nDropped, ce que B affiche radio_burst.py, radio_listen.py
Radio.Modulations Le caractère U en OOK, ASK, FSK et BPSK txOOK.sTx, txASK.sTx, txFSK.sTx, txBPSK.sTx entre 25 et 35 ms radio_beacon.py

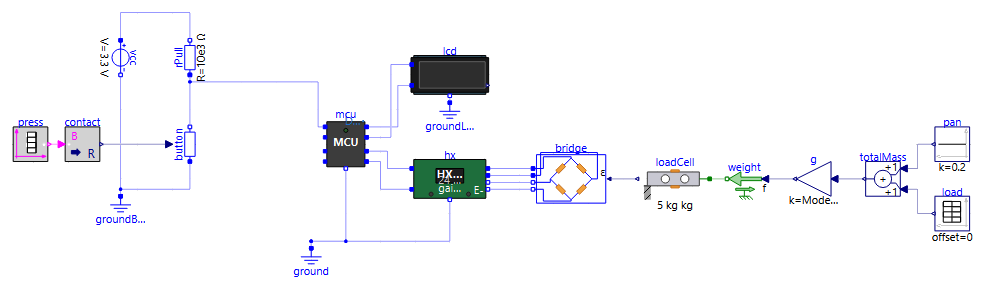

Weighing.KitchenScale Balance de cuisine complète, bouton TARE icône de l'écran kitchen_scale.py

Carte Raspberry Pi Pico (Examples.Pico)

La réplique de la carte et son alimentation (voir La carte Raspberry Pi Pico).

Pico.Blink Pico.Battery Pico.PowerUp
Pico.Blink Pico.Battery Pico.PowerUp
Exemple Ce qu'il montre À observer Programme

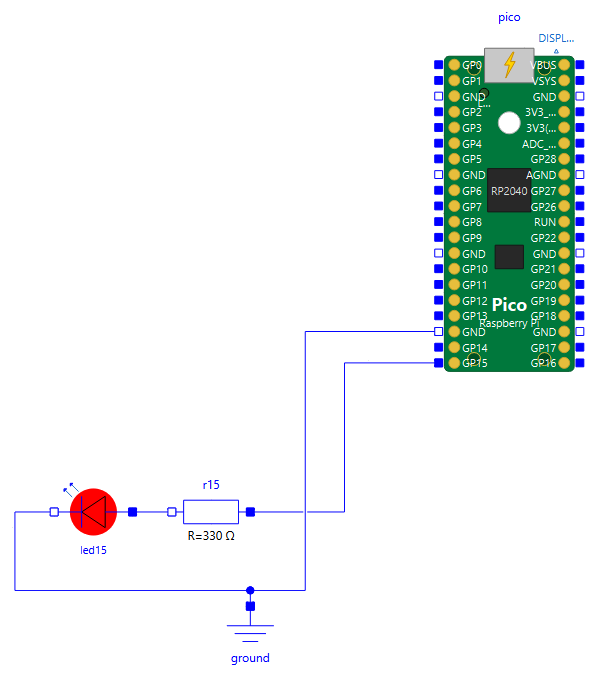

Pico.Blink Carte alimentée par USB, rien à câbler : LED embarquée et LED sur GP15, VSYS et température lus par ADC(3) et ADC(4) pico.GP15.v, pico.vSys, pico.iSys, journal pico_blink.py

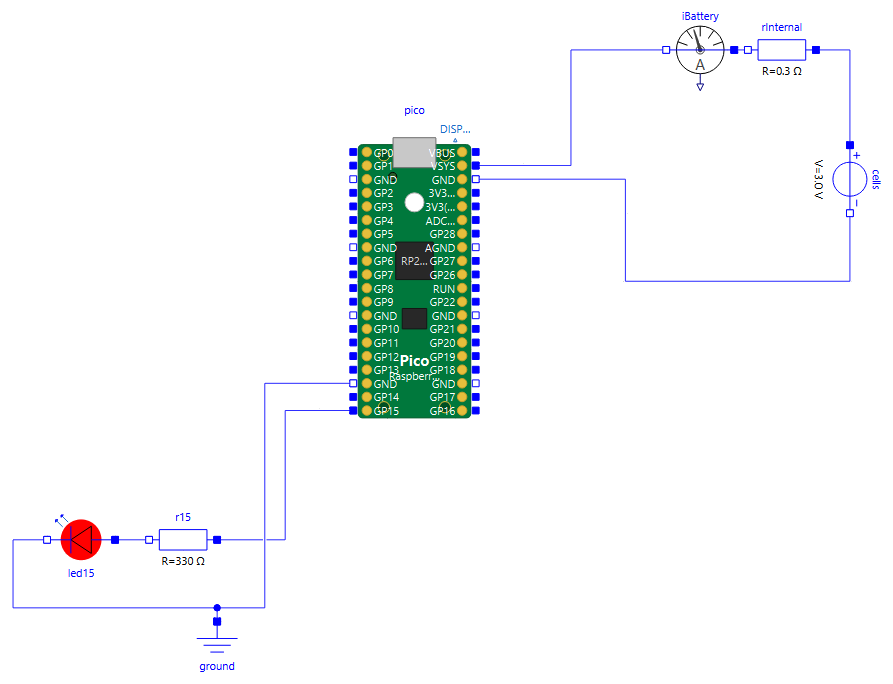

Pico.Battery Même programme sur deux piles AA branchées sur VSYS : courant tiré des piles, plus fort quand les LED sont allumées iBattery.i, pico.vRail pico_blink.py

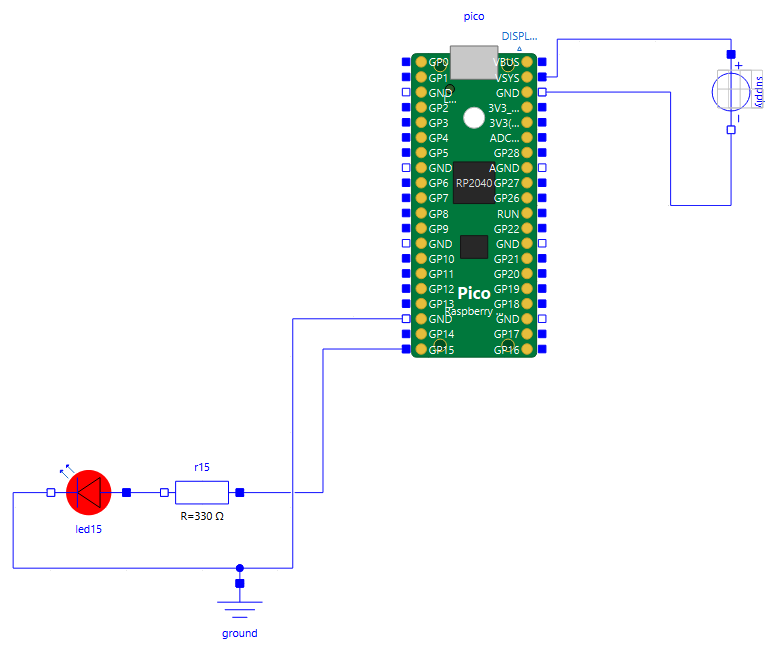

Pico.PowerUp Rampe de VSYS : le programme démarre à la mise sous tension (ticks_ms() = 0), puis s'arrête quand VSYS retombe pico.vRail, pico.core.powerGood, pico.GP15.v, journal pico_power.py

Pico.PowerUp : VSYS et rail 3,3 V, GP15 ; le programme démarre à 0,38 s et s'arrête à 1,565 s

Analyseur logique (Examples.Analyzer)

La sonde LogicAnalyzer décode les fils d'un montage dans un fichier texte, ouvert dans le Bloc-notes en fin de simulation, et les enregistre dans un VCD pour PulseView (Analyseur logique).

Exemple Ce qu'il montre À observer Programme
Analyzer.UartLink Sonde sur les deux fils de la liaison 8E2 de Uart.Format, voies de type Uart UartLink.analyzer.txt : « Hello, parity! » en hexa + ASCII, bits et octets sous le chronogramme ; l'écho chevauche l'envoi uart_format.py
Analyzer.UartErrors Même sonde, appareil en parité impaire (Uart.FormatMismatch) octets renvoyés marqués ! et !P uart_format.py
Analyzer.I2cBus Sonde sur le bus de I2c.Echo : SCL en Logic, SDA en I2cSda une ligne par transaction, NACK de fin de lecture, START répété i2c_echo.py
Analyzer.Hx711Serial Sonde sur la liaison PD_SCK/DOUT de Weighing.Hx711Read, DOUT en SyncData (24 bits, poids fort en tête) un mot par conversion, impulsions de gain, silences comprimés hx711_read.py
