Analyseur logique¶

Pour relire une trame série, une transaction I2C ou un mot d'un HX711 octet par octet, plutôt qu'en pointant une courbe dans OMEdit, la bibliothèque fournit une sonde d'analyseur logique : Peripherals.Analyzers.LogicAnalyzer. Elle observe sans rien piloter : ses entrées ont une impédance de 1 GΩ, le montage se comporte de la même façon avec ou sans elle.

En fin de simulation, elle écrit ses fichiers dans le dossier de simulation (chemins complets au journal) :

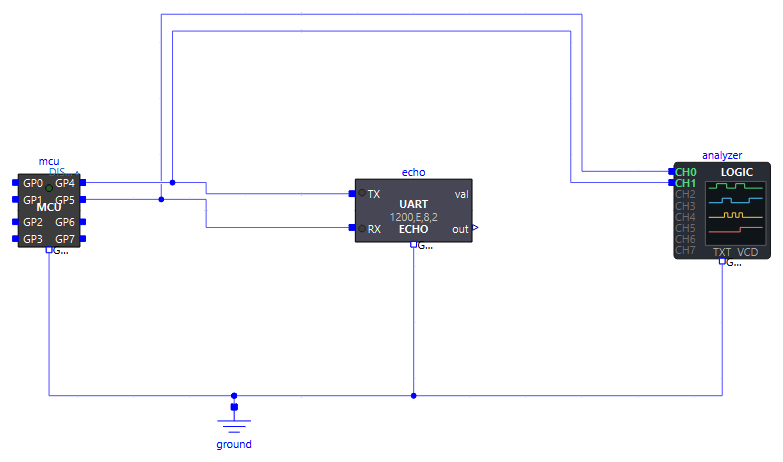

Brancher la sonde¶

Relier les voies CH0…CH7 aux fils à observer et GND à la masse du montage (ou décocher useGroundPin : la broche disparaît et la sonde se rapporte à la masse de la simulation) ; une voie non câblée lit 0. Chaque voie se règle dans son onglet (CH0…CH7) : un nom et un type. Par défaut, CH0 à CH3 sont actives (Logic) et CH4 à CH7 éteintes (Off) : la broche d'une voie Off disparaît de l'icône, et le nom des voies actives y est écrit en vert. Pour utiliser CH4…CH7, leur donner un type.

C'est la voie de données qui désigne sa voie d'horloge : SCL reste une voie Logic. Une même sonde peut ainsi suivre deux bus.

MicroPythonMCU.Peripherals.Analyzers.LogicAnalyzer analyzer(
  ch0Name = "SCL",                                              // Logic par défaut
  ch1Kind = MicroPythonMCU.Interfaces.ChannelKind.I2cSda, ch1Name = "SDA", ch1ClockChannel = 0,
  ch2Kind = MicroPythonMCU.Interfaces.ChannelKind.Off,          // CH2 et CH3 éteintes à la main,
  ch3Kind = MicroPythonMCU.Interfaces.ChannelKind.Off);         // CH4 à CH7 le sont par défaut
...
connect(analyzer.CH0, mcu.GP4);
connect(analyzer.CH1, mcu.GP5);
connect(analyzer.GND, ground.p);

Le fichier texte¶

Octets décodés (hexa + ASCII)¶

Une section par voie décodée : les salves d'une voie UART (octets séparés de moins de deux durées de trame), seize octets par ligne horodatée ; une ligne par transaction I2C ; un mot synchrone par ligne. Les voies logiques ont un bilan.

TX  burst 1  5.000 ms .. 155.000 ms  15 bytes
      5.000 ms  48 65 6C 6C 6F 2C 20 70  61 72 69 74 79 21 0A      |Hello, parity!.|
RX  burst 1  13.750 ms .. 163.750 ms  15 bytes, 15 with error (!P parity, !F stop bit low)
     13.750 ms  48!65!6C!6C!6F!2C!20!70! 61!72!69!74!79!21!0A!     |Hello, parity!.|

SDA  I2C, clock SCL  3 transactions   (* = not acknowledged, NACK)
      1.003 ms  S [42 W] 48 65 6C 6C 6F 20 49 32 43 P   |Hello I2C|
      1.918 ms  S [42 R] 48 65 6C 6C 6F 20 49 32 43* P   |Hello I2C|
      2.833 ms  S [42 W] 5A Sr [42 R] 5A* P   |ZZ|
LED7  logic, 1 edge (1 rising), first at 3.215 ms, high 67.8 % of the time

DOUT  synchronous data, clock PD_SCK  6 words of 24 bits
    400.005 ms  068DB9 = 429497   + 1 extra clock pulse

• ! après un octet UART : parité fausse (!P) ou bit de stop bas (!F). L'octet est gardé, comme le fait le récepteur du RP2040.
• I2C : [42 W] est l'adresse et le sens, Sr un START répété, * un octet non acquitté. Le dernier octet d'une lecture n'est jamais acquitté : c'est ainsi que le maître termine.
• Série synchrone : le mot en hexadécimal et en décimal (signé si chNSigned). Les impulsions d'horloge en plus d'un mot sont comptées : le HX711 en ajoute 1 à 3 pour choisir le gain de la mesure suivante.

Chronogramme¶

Chaque voie s'y dessine sur deux lignes : _ en haut pour le niveau haut, _ en bas pour le niveau bas, | pour un front. Sous une voie décodée viennent les bits un par un, puis la valeur de chaque octet entre crochets :

=== frame 1   5.000 ms .. 163.750 ms

  4.167 ms
           __         _     _     ___   _   _     ___     ___       ___   ___
  TX         |_______| |___| |___|   |_| |_| |___|   |___|   |_____|   |_|   |___|
              S 0 0 0 1 0 0 1 0 P s s S 1 0 1 0 0 1 1 0 P s s S 0 0 1 1 0 1 1 0 P
             [       48 H       ]    [       65 e       ]    [       6C l       ]
           _______________________         _     _     ___   _   _     ___     ___
  RX                              |_______| |___| |___|   |_| |_| |___|   |___|
                                   S 0 0 0 1 0 0 1 0 P s s S 1 0 1 0 0 1 1 0 P s s
                                  [       48 H       ]    [       65 e       ]

• UART : S start, les bits de données dans l'ordre d'émission (poids faible en tête : 48 = 0 0 0 1 0 0 1 0 lu à l'envers), P parité, s stop.
• I2C : les bits lus à chaque front montant de SCL, A/N l'acquittement, S, Sr, P (STOP).
• Série synchrone : les bits lus sur le front choisi, puis le mot.

Une trame commence sur une nouvelle ligne, sous un en-tête === frame n. Une trame, c'est une salve UART, une transaction I2C ou une rafale d'impulsions d'horloge ; deux trames qui se chevauchent n'en font qu'une, comme ici l'aller et l'écho. Un silence plus long que textSilence n'est pas dessiné, une ligne en donne la durée :

  ~~~~~~~~ 99.622 ms of silence ~~~~~~~~

=== frame 2   499.990 ms .. 500.368 ms

Une ligne n'est coupée qu'à un instant où aucune voie n'est au milieu d'un octet. Sa largeur est textWidth colonnes, chacune valant textResolution. Par défaut, la résolution vaut un demi-bit pour l'UART le plus rapide et un demi-palier de l'horloge la plus rapide (2,5 µs pour un SCL à 100 kHz).

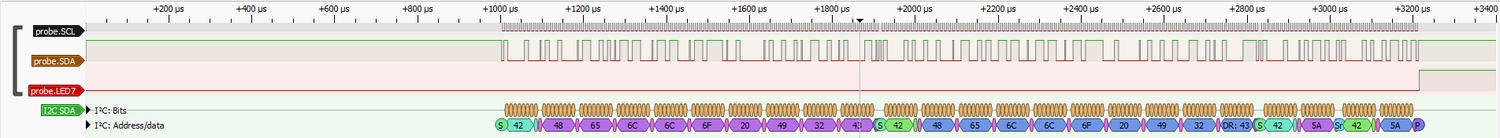

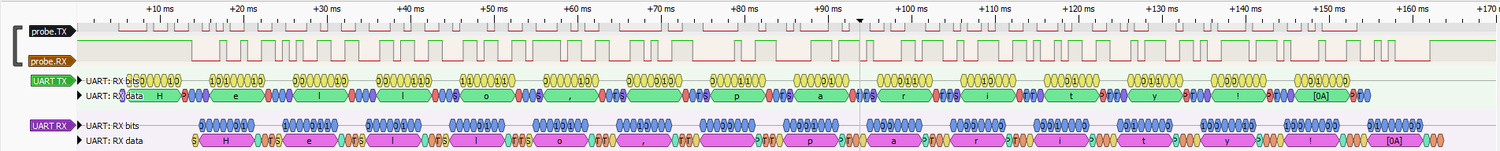

Le fichier VCD et PulseView¶

Le format VCD est celui qu'ouvrent les logiciels d'analyse logique. Il ne contient que les voies qui ne sont pas Off, avec leurs noms. À côté, la sonde écrit une session PulseView (.pvs, même nom) : PulseView la charge de lui-même quand il ouvre le VCD, que ce soit la sonde qui l'ouvre ou l'élève, à la main. Les décodeurs y sont déjà réglés d'après les voies, il n'y a rien à configurer :

1. Récupérer PulseView, sans rien installer : double-cliquer sur get_pulseview.cmd, à la racine du dossier téléchargé (à côté de MicroPythonMCU). Le script télécharge une copie portable de PulseView (≈ 25 Mo), vérifie son empreinte et la décompresse dans un dossier PulseView posé à côté de la bibliothèque. Il ne demande aucun droit administrateur et n'utilise que des outils fournis avec Windows 10 et 11.
2. Cocher openPulseView : PulseView s'ouvre sur le fichier à la fin de la simulation. Sinon, l'ouvrir à la main par le menu d'ouverture de PulseView, Import Value Change Dump data…, en désignant le fichier .vcd dont le journal donne le chemin.
3. Sans session (writePulseViewSession = false), ajouter soi-même un décodeur (bouton Add protocol decoder) et le régler en cliquant sur son étiquette :
   • UART : voie RX = le fil à décoder, Baud rate, Data bits, Parity, Stop bits identiques à ceux du programme (UART(0, baudrate=1200, bits=8, parity=0, stop=2, ...) → 1200, 8, even, 2) ;
   • I2C : voies SCL et SDA.

pulseViewPath reste vide, sauf cas particulier : la sonde cherche PulseView d'elle-même, dans cet ordre, et prend le premier trouvé :

Introuvable : un avertissement au journal donne les chemins essayés, et la simulation se termine normalement. pulseViewPath renseigné court-circuite la recherche.

PulseView nomme les voies probe.TX, probe.RX… (le préfixe est la section du VCD). Le décodeur SPI de PulseView ne connaît pas les rafales : les impulsions d'horloge en plus d'un mot (gain du HX711) décalent ses mots suivants, là où le fichier texte les compte à part. GTKWave ouvre aussi le VCD, pour le chronogramme seul (sans décodeur de protocole).

Paramètres de LogicAnalyzer¶

Onglet General :

Onglets CH0 … CH7, un par voie (chN = ch0 … ch7) ; les réglages sans objet pour le type choisi sont grisés :

Onglet Text file :

Onglet Electrical :

Bon à savoir¶

• Coût : une fonction de franchissement de seuil par voie qui n'est pas Off. Sur un fil qui change déjà à des événements du modèle (sortie du microcontrôleur ou d'un appareil), la sonde n'ajoute pas d'événement. Le fichier texte est écrit à la fin, à partir des fronts gardés en mémoire.
• La sonde voit les fronts électriques, une centaine de nanosecondes après la commande (charge des capacités d'entrée). Les temps du VCD sont en nanosecondes.
• Un niveau qui change puis revient au même instant simulé (itérations d'événement de Modelica) n'est pas enregistré.
• Plafonds : 2 millions de fronts gardés pour le fichier texte (le VCD, lui, est complet) ; 200 000 colonnes de chronogramme, environ 2000 lignes. Un PWM rapide sur une longue simulation y arrive vite : augmenter textResolution, ou garder la seule section hexa (textWaveform = false).
• Une résolution plus grossière que les bits déforme le dessin (fronts manqués), mais pas le décodage, qui lit chaque bit sur les fronts eux-mêmes.
• Exemples : Analyzer.UartLink (liaison série), Analyzer.UartErrors (même liaison, appareil mal réglé), Analyzer.I2cBus (bus I2C), Analyzer.Hx711Serial (série synchrone).
